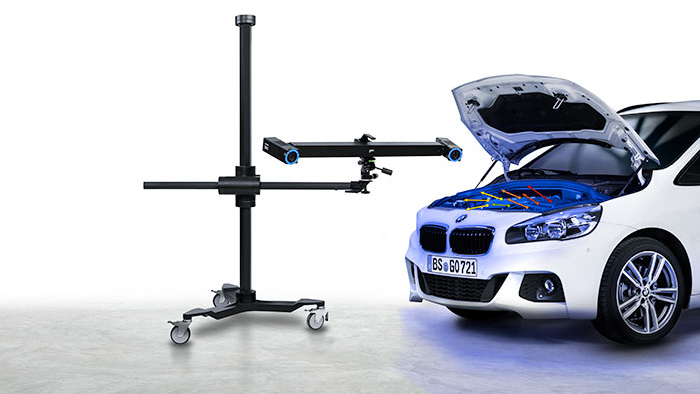

ARAMIS 3D Camera System는 변위/변형의 고급 응용 분야를 위해 견고하게 설계되어 센서의 안정성을 제공하는 동시에 산업환경에서도 촬영이 가능하여 실험중 불필요한 교정작업을 최소화할 수 있습니다.
성능 저하 없는 3D 분석 시스템

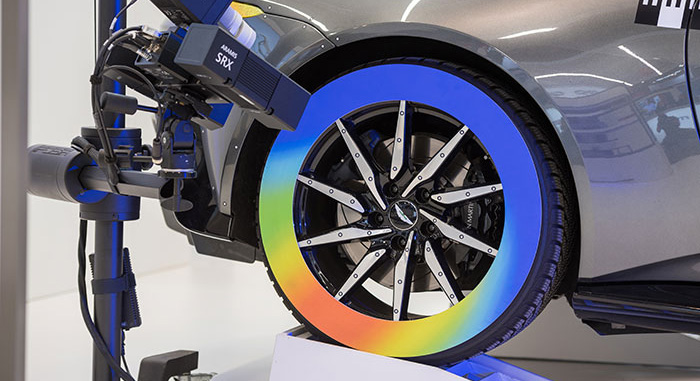

ARAMIS SPX는 전체 필드 및 포인트 기반 측정을 위한 고해상도 3D 카메라 시스템입니다. 초당 최대 2000 프레임과 높은 안정성, 공정 안정성 및 유용성이 결합된 ARAMIS SRX는 산업 환경의 고급 어플리케이션에 이상적인 측정 시스템입니다.

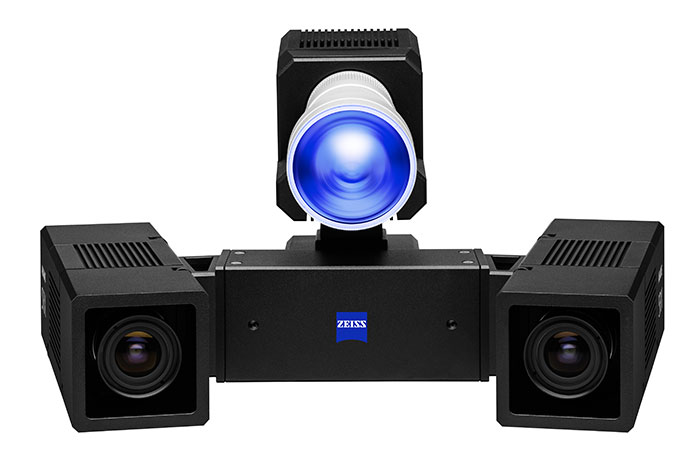

ARAMIS SRX
테스트 분야의 가장 높은 요구 사항을 충족할 준비가 되어 있습니다.
혁신을 통한 정밀성
산업용으로 개발된 ATOS 5는 가혹한 조건에서도 짧은 측정
시간으로 고정밀 데이터를 제공합니다. 전체 필드 3D 측정
데이터는 포괄적인 프로세스와 품질 관리를 가능하게 하고
숨겨진 오류를 시각화하여 생산 프로세스를 가속화합니다.
최고의 데이터 품질
강력한 광원을 갖춘 ATOS 5는 공구&금형&플라스틱&금속
부품에 이르기까지 다양한 수동 및 자동화된 애플리케이션에
고정밀 데이터를 제공합니다. GOM 데이터 품질은 3D 모델의
세부 선명도, 예를 들어 가장 작은 세부사항, 리브 구조, 좁은 반경
또는 테두리 가장자리의 정확한 표시에 특히 두드러집니다.
첨단 조명 기술
블루라이트 이퀄라지저의 기능 탑재로 얼룩이 없고 균일하며일관성 있는 조명을 제공합니다. 그리고 기존 LED보다 1.5배 더 밝지만 소음은 감소되었습니다. 또한 높은 디테일의 해상도로 최고 수준의 데이터 품질을 획득할 수 있습니다.
최첨단 조명 기술
블루 라이트 기술
산업용으로 개발된 ATOS 5는 가혹한 조건에서도 짧은 측정
시간으로 고정밀 데이터를 제공합니다. 전체 필드 3D 측정
데이터는 포괄적인 프로세스와 품질 관리를 가능하게 하고
숨겨진 오류를 시각화하여 생산 프로세스를 가속화합니다.

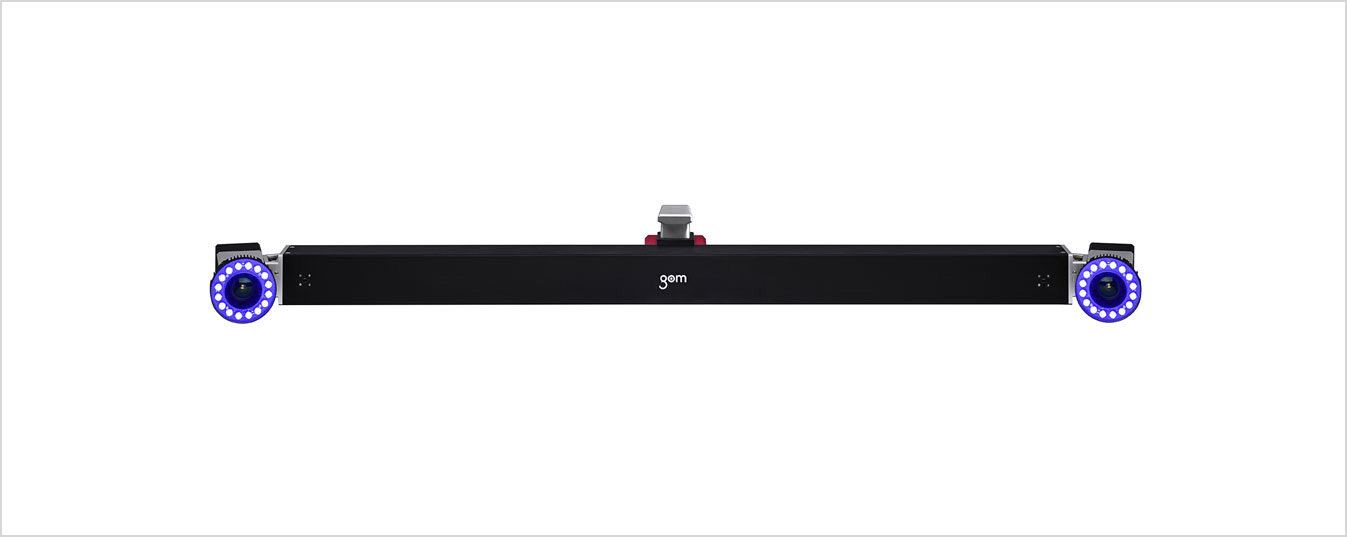

넓은 측정 영역을 위한 트래킹 스팟
강력한 광원을 갖춘 ATOS 5는 공구&금형&플라스틱&금속
부품에 이르기까지 다양한 수동 및 자동화된 애플리케이션에
고정밀 데이터를 제공합니다. GOM 데이터 품질은 3D 모델의
세부 선명도, 예를 들어 가장 작은 세부사항, 리브 구조, 좁은 반경
또는 테두리 가장자리의 정확한 표시에 특히 두드러집니다.

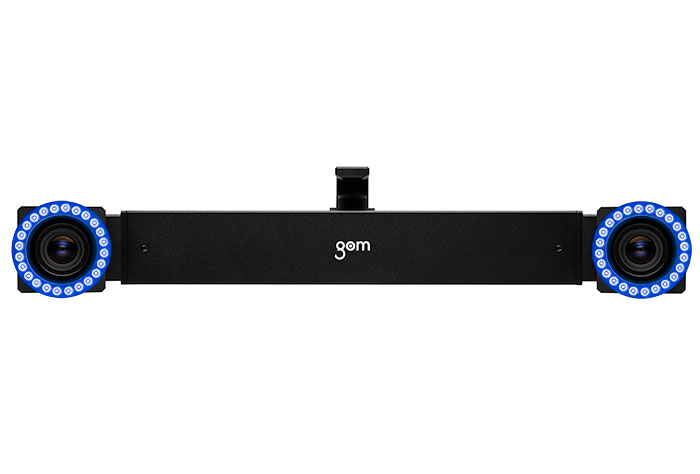

작은 측적 영역을 위한 라이트 프로젝터
블루라이트 이퀄라지저의 기능 탑재로 얼룩이 없고 균일하며일관성 있는 조명을 제공합니다. 그리고 기존 LED보다 1.5배 더 밝지만 소음은 감소되었습니다. 또한 높은 디테일의 해상도로 최고 수준의 데이터 품질을 획득할 수 있습니다.
적용 분야

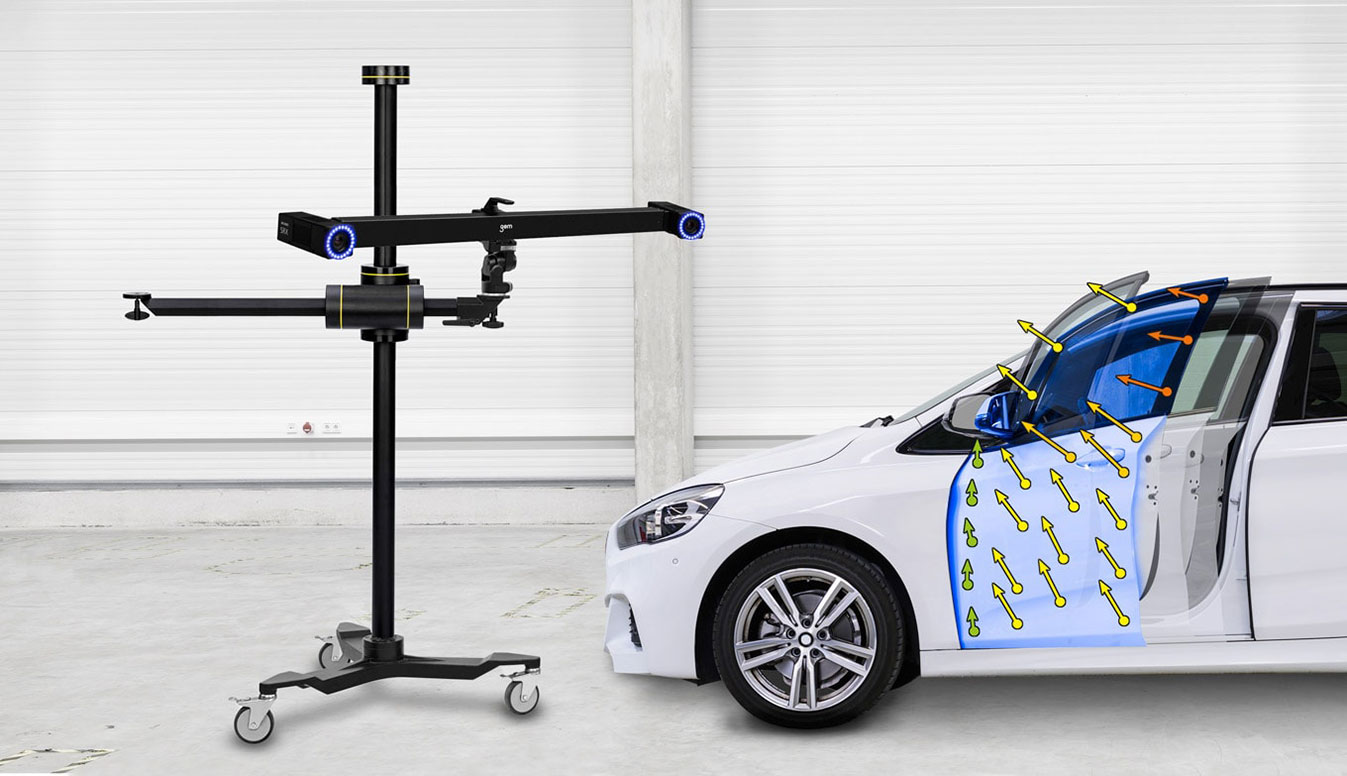

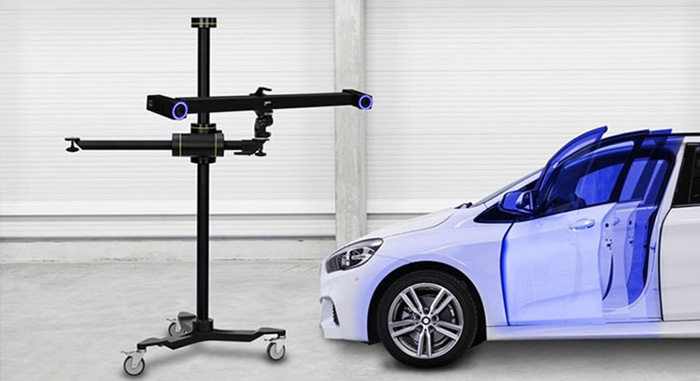

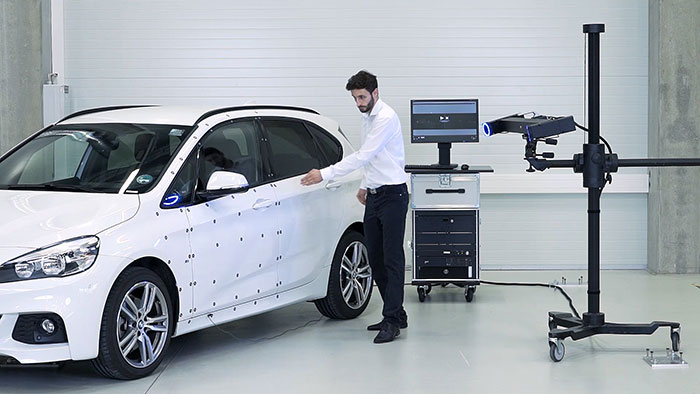

Door Slam 분석
엔진 떨림 분석

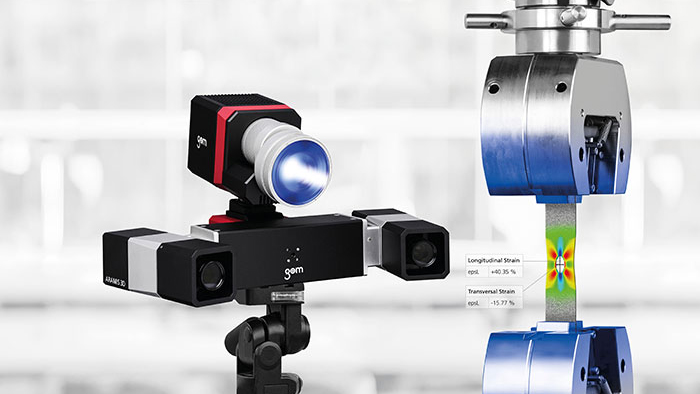

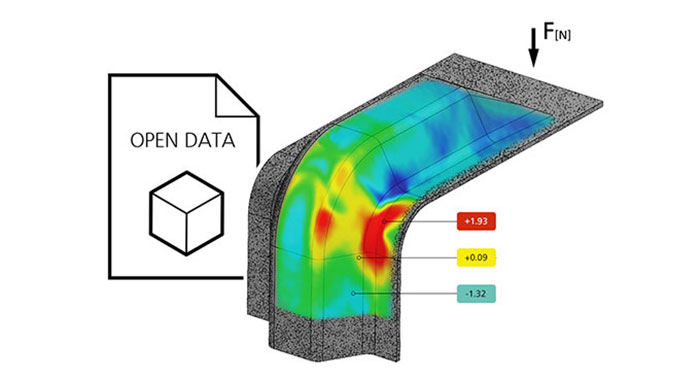

재료 특성 결정 분석

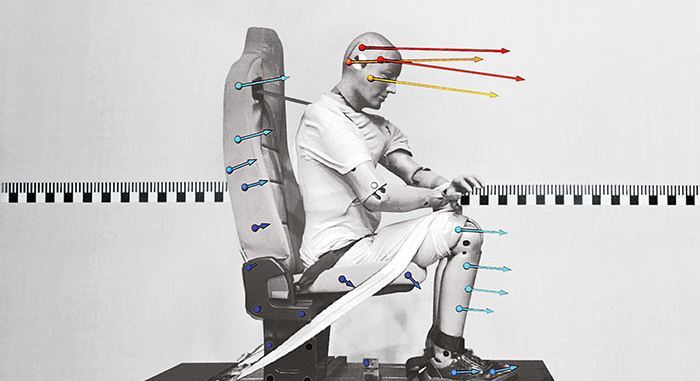

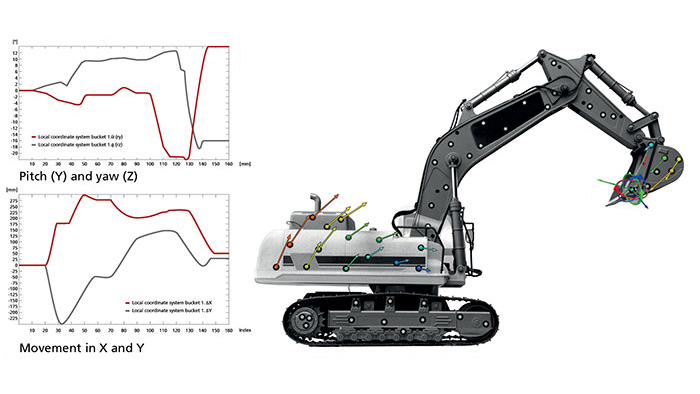

Motion 분석
Spec

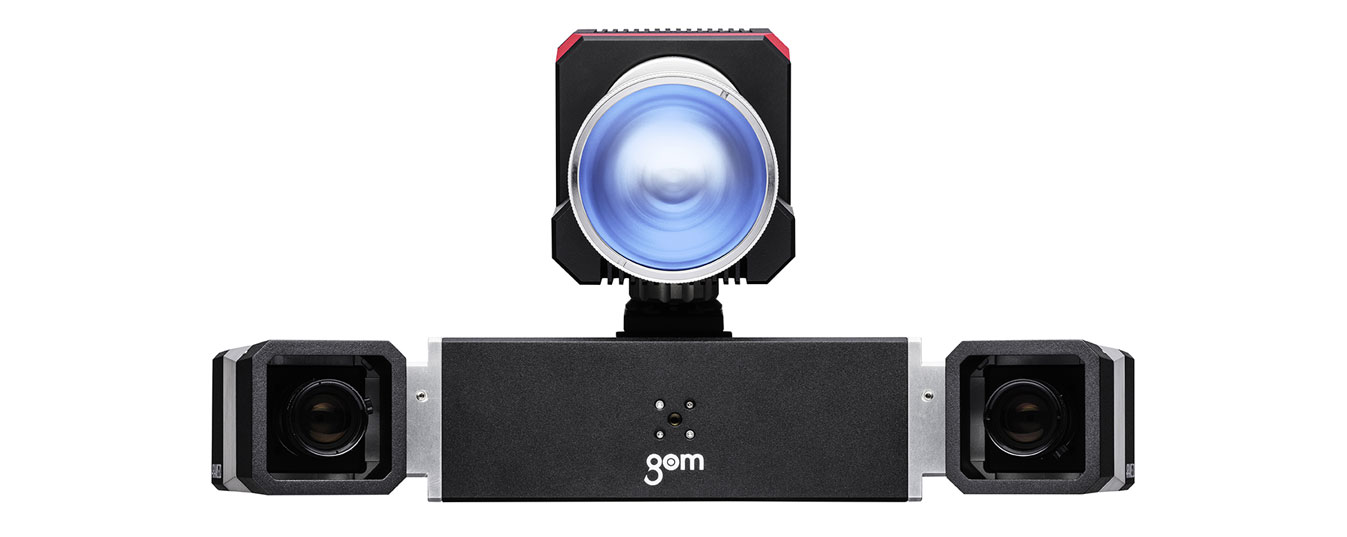

ARAMIS 3D 12M
ARAMIS SRX 8G
해상도
4096 x 3000 Pixels
조명
Light Projecter (Blue LED) Light Spot (Blue LED)
프레임속도 (fps)
25 Hz at 4096 x 3000 pixels (full resolution) 43 Hz at 2496 x 2096 pixels (5M) 75 Hz at 4096 x 1000 pixels(1/3 image) 100 Hz with a reduced resolution (Binning) 150 Hz at 4096 x 500 pixels (1/6 image)
335 Hz at 4096 x 3068 pixels (full resolution) 500 Hz at 4096 x 2000 pixels (2/3 image) 1000 Hz at 4096 x 1000 pixels (1/3 image) 2000 Hz at 4096 x 480 pixels (1/6 image) 1000 Hz at 1920 x 1000 pixels (HD)
카메라 지지대 (mm)
150 / 300 / 600 / 1200 / 1600
180 / 300 / 600 / 1200 / 1600
측정 볼륨
MV35 ~ MV5000
MV70 ~ MV5000
케이블 길이 [m]
10
