ScanBox Series
빠르고 정확한 자동화 측정 장비
사용자 요구에 맞게 선택 가능한 다양한 구성
ScanBox Series는 빠르고 정밀한 3D 측정을 위한 자동화 장비로 소형 부품을 측정하는데 용이한
Series 부터 자동차 부품과 같은 큰 부품까지도 측정할 수 있는 Series 까지 구성되어 있습니다.
다양한 구성과 옵션으로 사용자의 측정 제품, 환경에 따라 선택할 수 있어 높은 공정 신뢰성을 제공합니다.
빠르고 정밀한 측정
ScanBox Series는 빠른 속도로 정밀한 데이터를 취득할 수 있도록 자동화 측정 및 검사 프로세스를 표준화하여 신속한 측정과 비교, 분석이 가능합니다. 자동화 측정은 부품의 검사 처리량을 늘릴 수 있어 생산, 품질관리 등의 공정에 높은 신뢰도를 제공합니다.
사용하기 간편한 조작
ScanBox Series는 장치의 키오스크 인터페이스, 소프트웨어 Zeiss Quality Suite의 Virtual Measurement Room 기능을 통해 사용자의 검사 계획에 맞는 측정 프로세스를 만들 수 있습니다. 사용자는 간편하게 로봇을 제어할 수 있으며 측정 프로세스를 통해 자동화 측정을 수행할 수 있습니다.
ScanBox Series 5

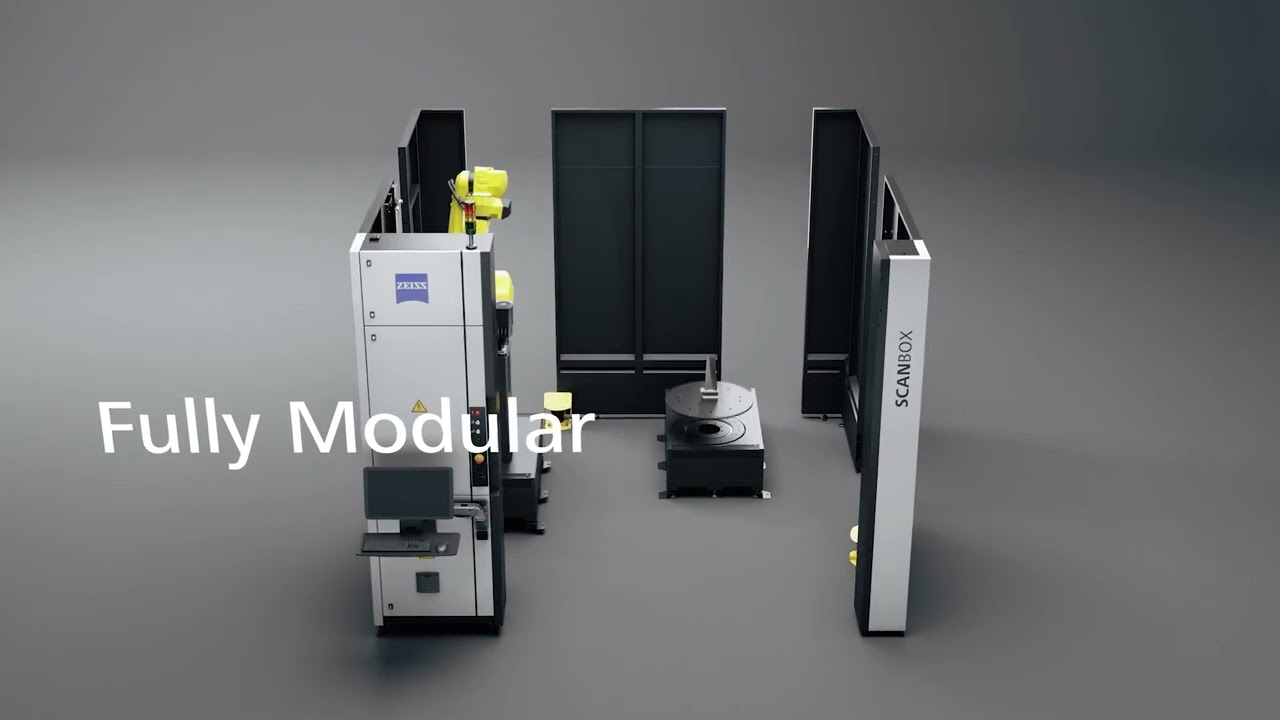

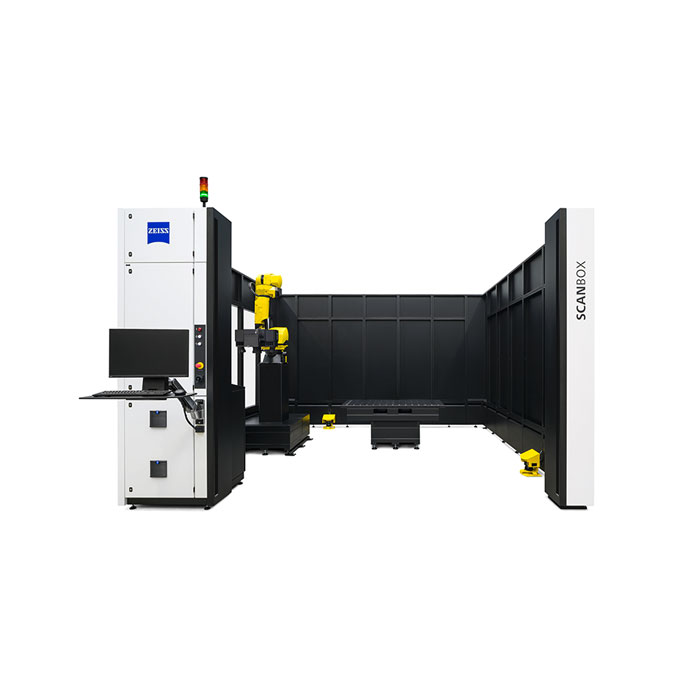

ScanBox Series 5는 Airfoil과 같은 복잡한 형태의 부품을 빠르고 정확하게 검사하기 위해 최적화된 자동화 장비로 모듈화를 통해 사용자가 원하는 모델과 옵션을 선택하여 측정 환경을 구축할 수 있습니다. CAD 비교를 위한 Full Filed 측정 결과를 빠른 시간에 제공하며 편차를 시각화 하여 빠르게 파악할 수 있습니다.
ScanBox Series 5는 3가지 모델과 고객의 요구에 맞는 다양한 옵션으로 구성되어 있습니다.
최대 1000mm 크기의 부품 측정 및 검사 (복합 에어포일)
ScanBox 5110최대 1000mm 크기의 부품 측정 및 검사 (복합 에어포일)
최대 2000mm 크기의 부품 측정 및 검사 (차량 내부 부품)
ScanBox 5120최대 2000mm 크기의 부품 측정 및 검사 (차량 내부 부품)
최대 3000mm 크기의 부품 측정 및 검사 (판금, 조립품, 터빈 등) Spec
ScanBox 5130최대 3000mm 크기의 부품 측정 및 검사 (판금, 조립품, 터빈 등) Spec
Spec
ZEISS ScanBox 5110 | ZEISS ScanBox 5120 | ZEISS ScanBox 5130 | |
Dimensions | 2200 × 3550 × 3050 mm (LC*) 2200 x 2850 x 3050 mm (D**) | 3600 × 4250 × 3050 mm (LC) 3600 x 3550 x 3050 mm (D) | 4300 x 4250 x 3050 (LC) |
Power supply | Ø 1000 mm | Ø 2000 mm | Ø 3000 mm |
Max. part size | 2000 kg | 2000 kg | 2000 kg*** |
Entry Max. part weight | light curtain or sliding door with safety switch | light curtain or sliding door with safety switch | light curtain |
Opening width Entry | 1000 mm (LC) 950 mm (D) | 2400 mm (LC) 2100 mm (D) | 3100 mm (LC) |
Opening width | 1000 mm (LC) 950 mm (D) | 2400 mm (LC) 2100 mm (D) | 3100 mm (LC) |
Floor mounting or fixing | required | required | required |
Loading concept | manual, crane (D) | manual, transport cart, pallet truck, crane (LC) | manual, transport cart, pallet truck, crane (LC) |
Sensor compatibility | ATOS 5 for Airfoil, ATOS 5**** | ATOS 5, ATOS 5 for Airfoil | ATOS 5 |
*LC: Light curtain
**D: Door
***The permissible application weight may be limited by the selected rotation table unit
****Verification of set-up necessary
