ScanBox Series
빠르고 정확한 자동화 측정 장비
사용자 요구에 맞게 선택 가능한 다양한 구성
ScanBox Series는 빠르고 정밀한 3D 측정을 위한 자동화 장비로 소형 부품을 측정하는데 용이한
Series 부터 자동차 부품과 같은 큰 부품까지도 측정할 수 있는 Series 까지 구성되어 있습니다.
다양한 구성과 옵션으로 사용자의 측정 제품, 환경에 따라 선택할 수 있어 높은 공정 신뢰성을 제공합니다.
빠르고 정밀한 측정
ScanBox Series는 빠른 속도로 정밀한 데이터를 취득할 수 있도록 자동화 측정 및 검사 프로세스를 표준화하여 신속한 측정과 비교, 분석이 가능합니다. 자동화 측정은 부품의 검사 처리량을 늘릴 수 있어 생산, 품질관리 등의 공정에 높은 신뢰도를 제공합니다.
사용하기 간편한 조작
ScanBox Series는 장치의 키오스크 인터페이스, 소프트웨어 Zeiss Quality Suite의 Virtual Measurement Room 기능을 통해 사용자의 검사 계획에 맞는 측정 프로세스를 만들 수 있습니다. 사용자는 간편하게 로봇을 제어할 수 있으며 측정 프로세스를 통해 자동화 측정을 수행할 수 있습니다.

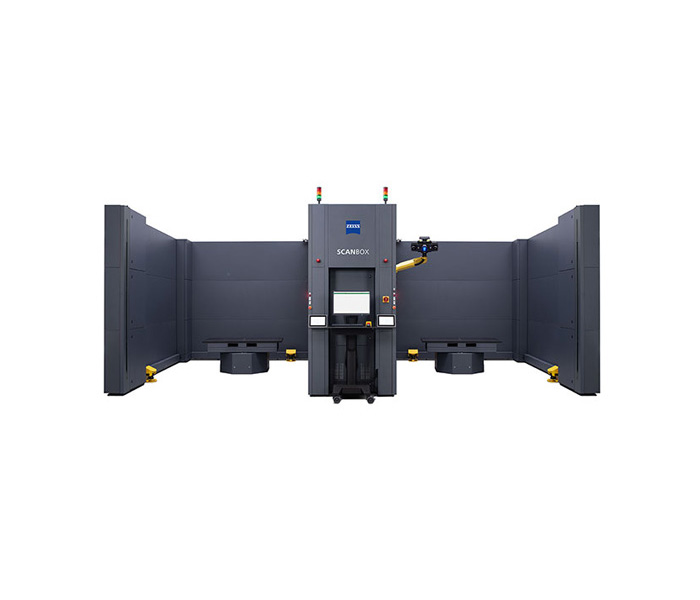

ScanBox Series 6

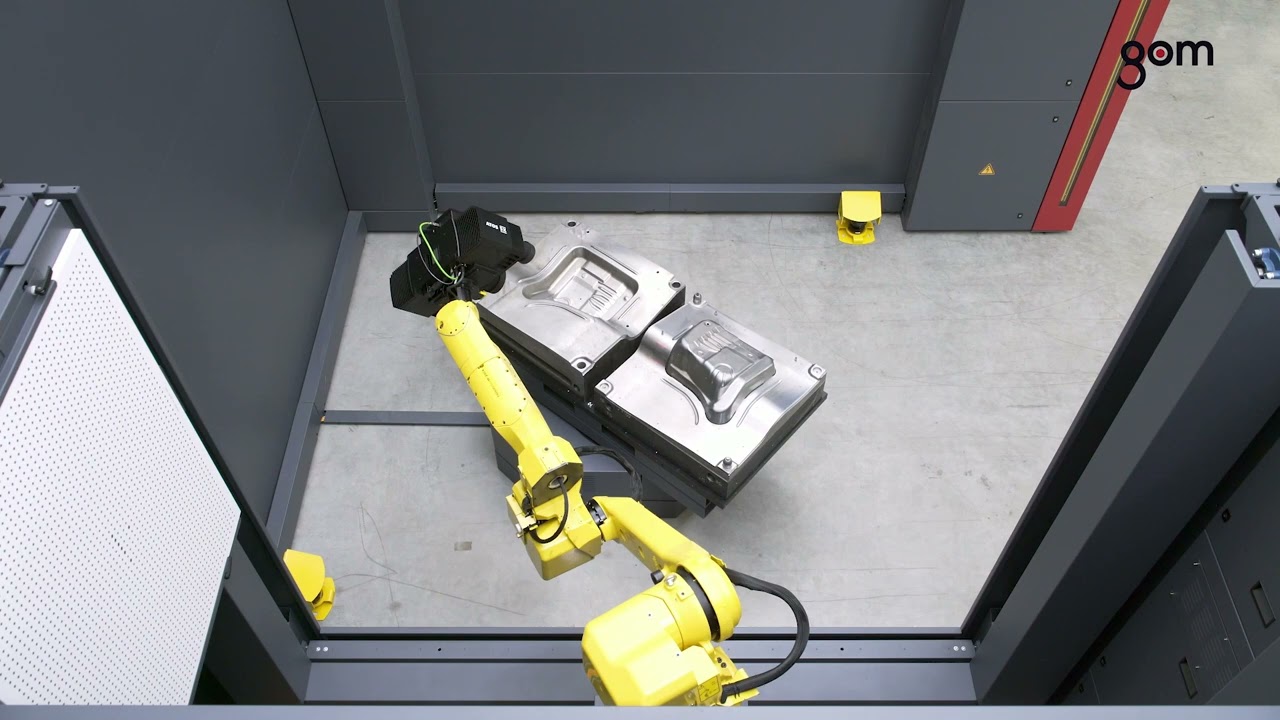

ScanBox Series 6는 주물, 내장 부품과 같은 크고 무거운 부품을 빠르고 정확하게 측정하기 위해 최적화된 자동화 장비로 최대 5000kg의 부품까지 측정이 가능합니다. ScanBox 6235는 두 개의 작업 영역을 제공함으로써 서로 독립적으로 조작할 수 있어 보다 빠른 시간 내에 정확한 측정 결과를 제공합니다.
Spec
ATOS ScanBox 6135 | ATOS ScanBox 6235 | |
Dimensions | 4500 × 4500 × 3250 mm | 7665 × 4500 × 3250 mm |
Power supply | 200–500 V (3-phase, 32 A) | 200–500 V (3-phase, 32 A) |
Max. part size | Ø 3500 mm | 2× Ø 3000 mm |
Max. part weight | 5000 kg* | 2× 5000 kg* |
Entry | Safety light curtains | Safety light curtains |
Opening width | 2850 mm | 2850 mm |
Floor mounting or fixing | required | required |
Loading concept | Manual, transport cart, pallet truck, crane, forklift truck | Manual, transport cart, pallet truck, crane, forklift truck |
Sensor compatibility | ATOS 5, ATOS 5X | ATOS 5, ATOS 5X |
*in combination with a palett system: 2000 kg
