ScanBox Series
빠르고 정확한 자동화 측정 장비
사용자 요구에 맞게 선택 가능한 다양한 구성
ScanBox Series는 빠르고 정밀한 3D 측정을 위한 자동화 장비로 소형 부품을 측정하는데 용이한
Series 부터 자동차 부품과 같은 큰 부품까지도 측정할 수 있는 Series 까지 구성되어 있습니다.
다양한 구성과 옵션으로 사용자의 측정 제품, 환경에 따라 선택할 수 있어 높은 공정 신뢰성을 제공합니다.
빠르고 정밀한 측정
ScanBox Series는 빠른 속도로 정밀한 데이터를 취득할 수 있도록 자동화 측정 및 검사 프로세스를 표준화하여 신속한 측정과 비교, 분석이 가능합니다. 자동화 측정은 부품의 검사 처리량을 늘릴 수 있어 생산, 품질관리 등의 공정에 높은 신뢰도를 제공합니다.
사용하기 간편한 조작
ScanBox Series는 장치의 키오스크 인터페이스, 소프트웨어 Zeiss Quality Suite의 Virtual Measurement Room 기능을 통해 사용자의 검사 계획에 맞는 측정 프로세스를 만들 수 있습니다. 사용자는 간편하게 로봇을 제어할 수 있으며 측정 프로세스를 통해 자동화 측정을 수행할 수 있습니다.
ScanBox Series 8

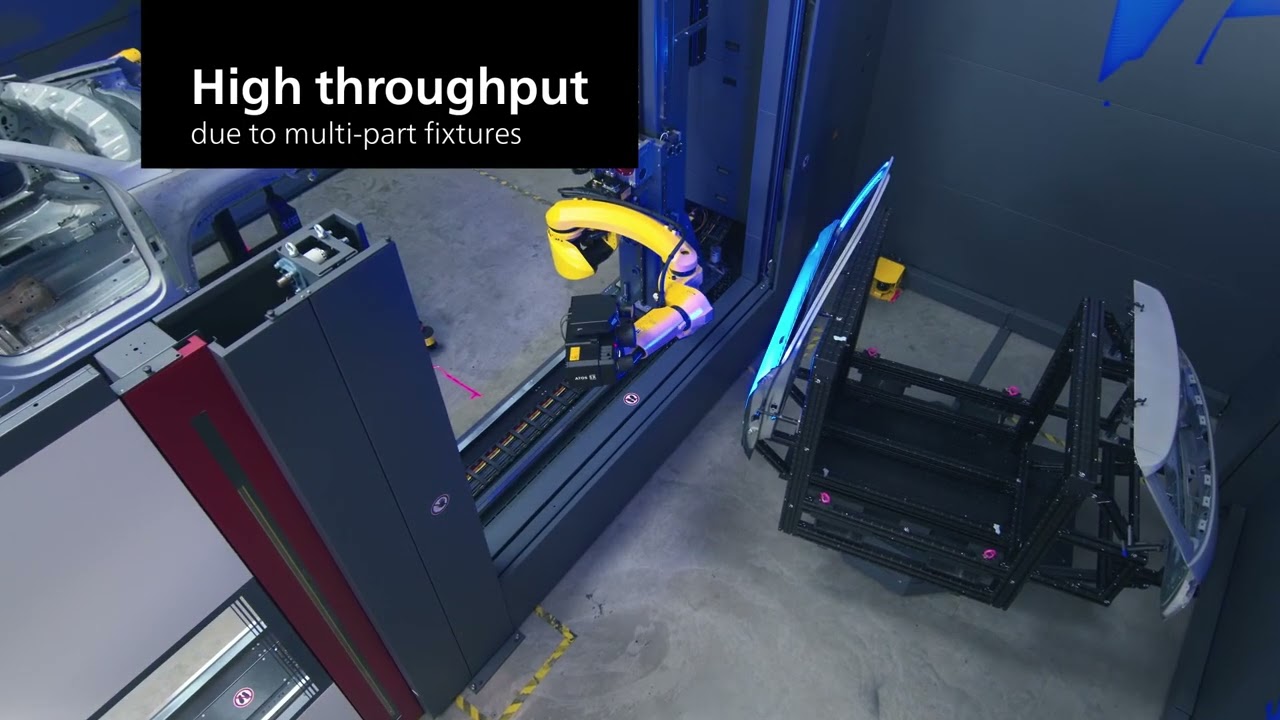

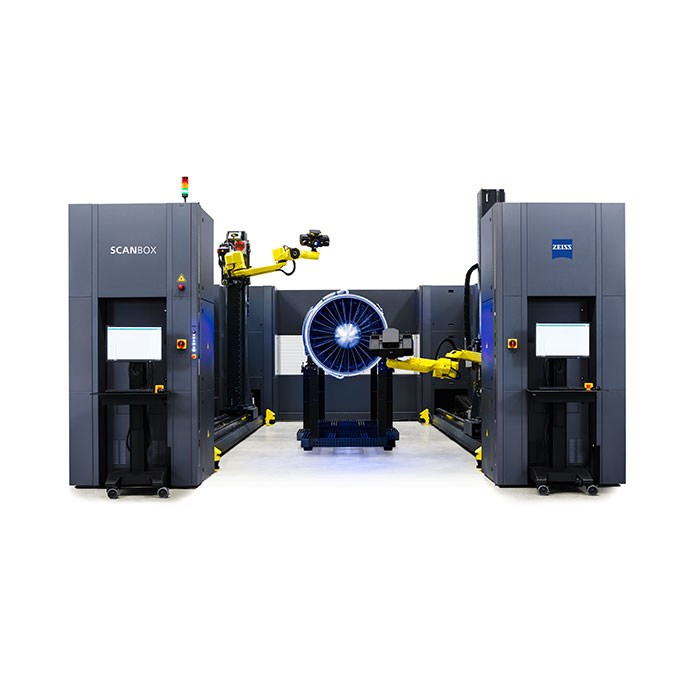

ScanBox Series 8 정밀 스캐너 2대를 동시에 운용하여 자동차와 같은 크기가 큰 제품의 내부와 외부를 동시에 측정하여 정밀한 데이터를 더 빠르게 취득하기에 최적화된 장비입니다. 8축 로봇을 사용하여 유연한 움직임으로 신속하게 데이터를 측정할 수 있고, 최대 2개의 작업 영역 확장을 통해 회전 테이블에 다른 애드온 부품을 장착하여 처리량을 높일 수 있습니다.
최대 6000x2500mm의 크기의 부품 측정 및 검사 2대의 고속 스캐너
ScanBox 8160최대 6000x2500mm의 크기의 부품 측정 및 검사 2대의 고속 스캐너
2대의 고속 스캐너, 1개의 추가 측정 영역 회전 테이블 : 최대 하중 2000kg 부품 측정 및 검사
ScanBox 82602대의 고속 스캐너, 1개의 추가 측정 영역 회전 테이블 : 최대 하중 2000kg 부품 측정 및 검사
2대의 고속 스캐너, 2개의 추가 측정 영역 회전 테이블 : 최대 하중 2000kg 부품 측정 및 검사
ScanBox 83602대의 고속 스캐너, 2개의 추가 측정 영역 회전 테이블 : 최대 하중 2000kg 부품 측정 및 검사
Spec
ATOS ScanBox 8160 | ATOS ScanBox 8260 | ATOS ScanBox 8360 | |
Dimensions | 5750 × 10150 × 3900 mm | 9750 × 10150 × 3900 mm | 13750 × 10150 × 3900 mm |
Power supply | 2× 200–500 V (3-phase, 32 A) | 2× 200–500 V (3-phase, 32 A) | 2× 200–500 V (3-phase, 32 A) |
Max. part size | 6000 × 2500 mm | 6000 × 2500 mm, rotation table working area up to Ø 3000 mm | 6000 × 2500 mm, rotation table working area up to Ø 3000 mm |
Max. part weight | Unlimited | Unlimited, rotation table working area up to 2000 kg | Unlimited, rotation table area up to 2000 kg |
Entry | Safety light curtains | Safety light curtains | Safety light curtains |
Opening width | 3050 mm | 3050 mm, rotation table working area up to 3400 mm | 3050 mm, rotation table working area up to 3400 mm |
Floor mounting or fixing | required | required | required |
Loading concept | Manual, transport cart, pallet truck, crane, forklift truck, sandwich panel transport system | Manual, transport cart, pallet truck, crane, forklift truck, sandwich panel transport system | Manual, transport cart, pallet truck, crane, forklift truck, sandwich panel transport system |
Sensor compatibility | ATOS 5, ATOS 5X | ATOS 5, ATOS 5X | ATOS 5, ATOS 5X |
